手机锂电池保护板有什么作用2021-03-15 09:55
拆过手机锂电池的朋友都知道，手机的锂电池里面有一块小小的线路板。别小看这小小的板子，它可以保护电池不过放、不过充、不过流，还有就是输出短路保护，但它并没有对电芯进行充电管理的功能。
手机锂电池保护板作用分析
保护板上有一个小小的IC，还有MOS管和几个电容、电阻。这个小IC可以检测电芯的过压、欠压、过流、短路、过温状态，还可以保护并延长电池使用寿命；如果检测到异常，小IC就会关断MOS起到保护电芯的作用。
因为手机锂电池的标称电压为3.7V，充满电压为4.2V。直接给锂电池接上4.2V也是可以充电的，当锂电池的电压上升到4.2V后，由于电压一样，就会停止充电了。虽然没有充电板那么好，但也可以将就使用，但是我们的手机充电器输出电压是5.0V的，不能直接给手机锂电池充电。
锂电池充电板作用

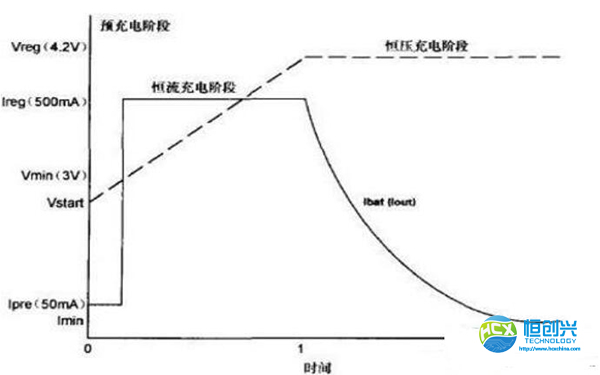

锂电池的充电需要分为激活充电、恒流充电、恒压充电、关断充电几个过程。需要专门的充电管理芯片来控制充电过程。
激活充电：电芯电压过低时，就用较小的电流激活电芯。
恒流充电：电芯电压升高到一定值时，就可以用恒定电流进行快速充电了。
恒压充电：电芯电压升到4.2V，就要转为恒压充电，慢慢减少充电电流了。
关断充电：电芯充满后，就要关断充电，仅以很小电流来维持电芯的充满状态。
锂电池充电板的主要功能是充电，充电板的输入口可以接5.0V的手机充电器，充电板上的充电管理芯片就会根据锂电池的状态提供合适的充电方式。
所以想把废旧手机的锂电池接到小台灯上去，还是得接上一块4056芯片的锂电池充电板，当然其它芯片设计的锂电池充电板也是可以的。
手机锂电池保护板作用分析
保护板上有一个小小的IC，还有MOS管和几个电容、电阻。这个小IC可以检测电芯的过压、欠压、过流、短路、过温状态，还可以保护并延长电池使用寿命；如果检测到异常，小IC就会关断MOS起到保护电芯的作用。
因为手机锂电池的标称电压为3.7V，充满电压为4.2V。直接给锂电池接上4.2V也是可以充电的，当锂电池的电压上升到4.2V后，由于电压一样，就会停止充电了。虽然没有充电板那么好，但也可以将就使用，但是我们的手机充电器输出电压是5.0V的，不能直接给手机锂电池充电。
锂电池充电板作用
锂电池的充电需要分为激活充电、恒流充电、恒压充电、关断充电几个过程。需要专门的充电管理芯片来控制充电过程。
激活充电：电芯电压过低时，就用较小的电流激活电芯。
恒流充电：电芯电压升高到一定值时，就可以用恒定电流进行快速充电了。
恒压充电：电芯电压升到4.2V，就要转为恒压充电，慢慢减少充电电流了。
关断充电：电芯充满后，就要关断充电，仅以很小电流来维持电芯的充满状态。
锂电池充电板的主要功能是充电，充电板的输入口可以接5.0V的手机充电器，充电板上的充电管理芯片就会根据锂电池的状态提供合适的充电方式。
所以想把废旧手机的锂电池接到小台灯上去，还是得接上一块4056芯片的锂电池充电板，当然其它芯片设计的锂电池充电板也是可以的。
