锂电池保护板是什么？锂电池保护板组成以及工作原理详解！2021-03-08 10:52

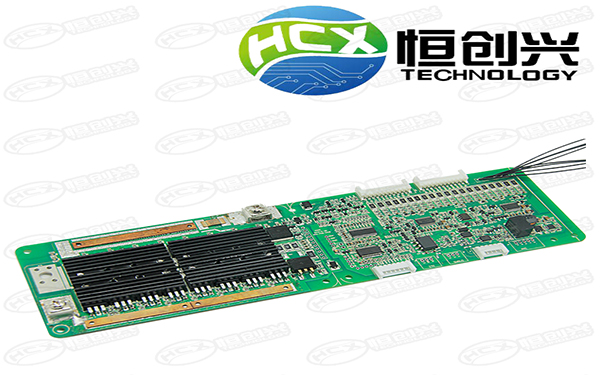

锂电池保护板是对串联锂电池组的充放电保护；在充满电时能保证各单体电池之间的电压差异小于设定值（一般±20mV），实现电池组各单体电池的均充，有效地改善了串联充电方式下的充电效果；同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态，保护并延长电池使用寿命；欠压保护使每一单节电池在放电使用时避免电池因过放电而损坏。
成品锂电池组成主要有两大部分，锂电池芯和保护板，锂电池芯主要由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，灌注电解液，封装后即制成电芯，锂电池保护板的作用很多人都不知道，锂电池保护板，顾名思义就是保护锂电池用的，锂电池保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。
一、锂电池保护板组成
1、控制ic，2、开关管，另外还加一些微容和微阻而组成。控制ic 作用是对电池的保护，如达到保护条件就控制mos进行断开或闭合（如电池达到过充、过放、短路、过流、等保护条件），其中mos管的作用就是开关作用，由控制ic开控制。
锂电池（可充型）之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。锂电池的保护功能通常由保护电路板和PTC协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件NTC、ID存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻（数十毫秒）控制MOS开关关断，保护电芯的安全。NTC是Negative temperaturecoefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反应、控制内部中断而停止充放电。ID 存储器常为单线接口存储器，ID是Identification 的缩写即身份识别的意思，存储电池种类、生产日期等信息。可起到产品的可追溯和应用的限制。
二、锂电池保护板的工作原理
1、过充保护及过充保护恢复
当电池被充电使电压超过设定值VC(4.25-4.35V，具体过充保护电压取决于IC)后，VD1翻转使Cout变为低电平，T1截止，充电停止.当电池电压回落至VCR(3.8-4.1V，具体过充保护恢复电压取决于IC)时，Cout变为高电平，T1导通充电继续， VCR必须小于VC一个定值，以防止频繁跳变。
2、过放保护及过放保护恢复
当电池电压因放电而降低至设定值VD（2.3-2.5V，具体过充保护电压取决于IC）时， VD2翻转，以短时间延时后，使Dout变为低电平，T2截止，放电停止，当电池被置于充电时，内部或门被翻转而使T2再次导通为下次放电作好准备。
3、过流、短路保护
当电路充放回路电流超过设定值或被短路时，短路检测电路动作，使MOS管关断，电流截止。
总结：以上解释了锂电池保护板是什么东西，还有就是锂电池保护板的组成以及工作原理的详细解释，希望能解答您的疑惑！
成品锂电池组成主要有两大部分，锂电池芯和保护板，锂电池芯主要由正极板、隔膜、负极板、电解液组成；正极板、隔膜、负极板缠绕或层叠，包装，灌注电解液，封装后即制成电芯，锂电池保护板的作用很多人都不知道，锂电池保护板，顾名思义就是保护锂电池用的，锂电池保护板的作用是保护电池不过放、不过充、不过流，还有就是输出短路保护。
一、锂电池保护板组成
1、控制ic，2、开关管，另外还加一些微容和微阻而组成。控制ic 作用是对电池的保护，如达到保护条件就控制mos进行断开或闭合（如电池达到过充、过放、短路、过流、等保护条件），其中mos管的作用就是开关作用，由控制ic开控制。
锂电池（可充型）之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。锂电池的保护功能通常由保护电路板和PTC协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件NTC、ID存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻（数十毫秒）控制MOS开关关断，保护电芯的安全。NTC是Negative temperaturecoefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反应、控制内部中断而停止充放电。ID 存储器常为单线接口存储器，ID是Identification 的缩写即身份识别的意思，存储电池种类、生产日期等信息。可起到产品的可追溯和应用的限制。
二、锂电池保护板的工作原理
1、过充保护及过充保护恢复
当电池被充电使电压超过设定值VC(4.25-4.35V，具体过充保护电压取决于IC)后，VD1翻转使Cout变为低电平，T1截止，充电停止.当电池电压回落至VCR(3.8-4.1V，具体过充保护恢复电压取决于IC)时，Cout变为高电平，T1导通充电继续， VCR必须小于VC一个定值，以防止频繁跳变。
2、过放保护及过放保护恢复
当电池电压因放电而降低至设定值VD（2.3-2.5V，具体过充保护电压取决于IC）时， VD2翻转，以短时间延时后，使Dout变为低电平，T2截止，放电停止，当电池被置于充电时，内部或门被翻转而使T2再次导通为下次放电作好准备。
3、过流、短路保护
当电路充放回路电流超过设定值或被短路时，短路检测电路动作，使MOS管关断，电流截止。
总结：以上解释了锂电池保护板是什么东西，还有就是锂电池保护板的组成以及工作原理的详细解释，希望能解答您的疑惑！
