产品名称：1串铁锂5A单节锂电池保护板
物料编码:1S-4145-D707003
生产厂家：恒创兴
规格型号:HCX-4145

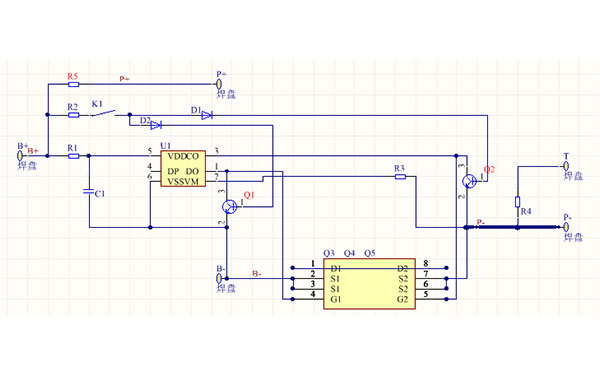

1.原理图Schematic diagram
2.关键元件清单PCB Parts list

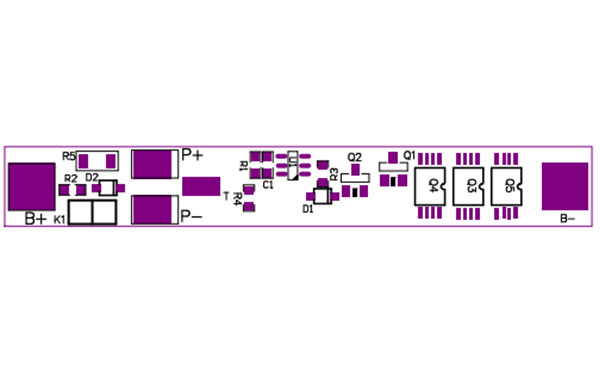

3.焊盘描述 Pad description

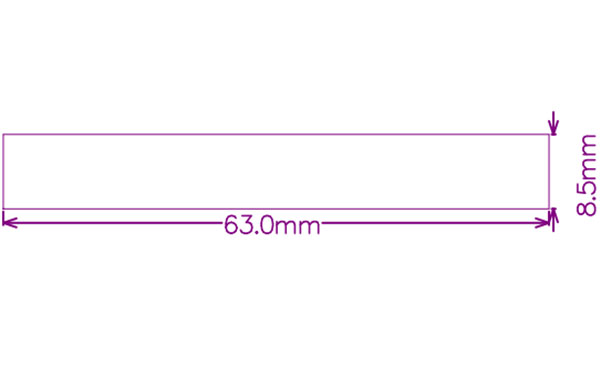

4.尺寸dimensions (unit: mm)
5.PCB布线图PCB Layout

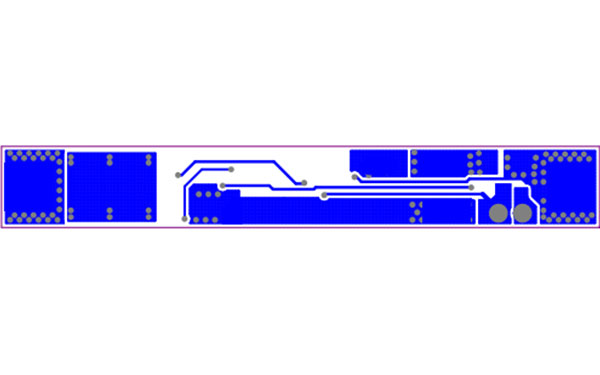

Top layer

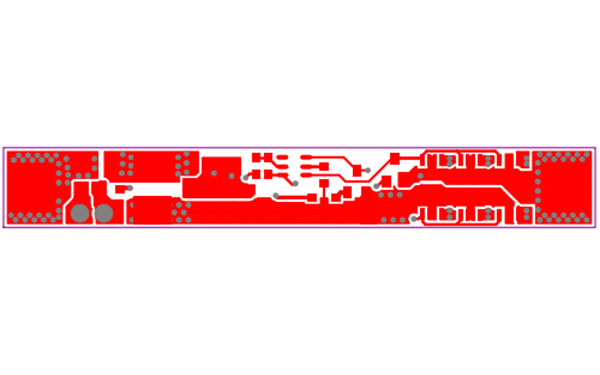

Bot layer
6.技术参数Technical Parmeter
7.包装及运输指引

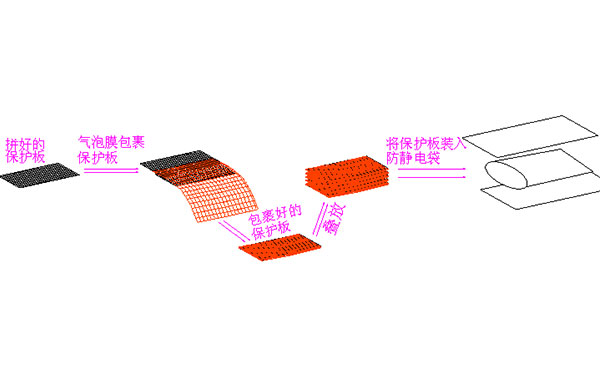

包装：将拼板成品用防静电珍珠棉隔开，叠好，放入防静电袋中。
运输：用快递或派专人送货到贵司。
注意：运输过程中，应注意防潮、防湿，避免挤压、碰撞等，以免保护板变形。
物料编码:1S-4145-D707003
生产厂家：恒创兴
规格型号:HCX-4145
1.原理图Schematic diagram
| 物料名称 | 规格参数 | 封装方式 | 用量/PCS | 贴片位置 |
| PCB | 63*8.5*1.0mm/FR-4/1.0OZ 绿油白字喷锡 ROHS | 1 | ||
| IC | R5478N184CJ | SOT-23-6 | 1 | U1 |
| MOS | 8205 | TSSOP-8 | 3 | Q3 Q4 Q5 |
| 温度开关 | / | / | K1 | |
| PTC | / | / | / | R5 |
| NTC | / | / | / | R4 |
3.焊盘描述 Pad description
5.PCB布线图PCB Layout
Top layer
6.技术参数Technical Parmeter
| 项目 | 符号 | 详细内容 | 标准 |
| 过充保护 | VDET1 | 过充电检测电压 | 3.65±0.025V |
| tVDET1 | 过充电检测延迟时间 | 0.7S—1.3S | |
| VREL1 | 过充电解除电压 | 3.65±0.05V | |
| 过放保护 | VDET2 | 过放电检测电压 | 2.5±0.065V |
| tVDET2 | 过放电检测延迟时间 | 14ms—26ms | |
| VREL2 | 过放电解除电压 | 3.0±0.1V | |
| 过流保护 | VDET3 | 过电流检测电压 | 200mV±20mV |
| IDP | 过电流保护电流 | 13±4A | |
| tVDET3 | 检测延迟时间 | 8ms—16ms | |
| 短路保护 | TSHORT | 检测延迟时间 | 230-500us |
| 保护解除条件 | 断开负载/充电激活 | ||
| 过温保护 | COTP | 充电过温保护 | / |
| DOTP | 放电过温保护 | / | |
| 内阻 | RDS | 主回路通态电阻 | RDS≤50mΩ |
| 消耗电流 | IDD | 工作时电路内部消耗 | 7μA（MAX） |
7.包装及运输指引
包装：将拼板成品用防静电珍珠棉隔开，叠好，放入防静电袋中。
运输：用快递或派专人送货到贵司。
注意：运输过程中，应注意防潮、防湿，避免挤压、碰撞等，以免保护板变形。
