锂离子电池保护板电流选择

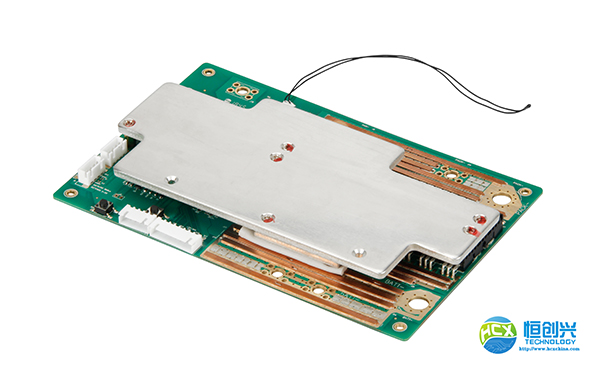

1.锂离子电池保护板电流是由保护IC检测电压和MOS管内阻决定的,假如保护IC无法更改,可以改MOS管,比如DW01与8205MOS,用一颗MOS管是2~5A,用两颗MOS管并联电流就会新增一倍。现在的大容量移动电源有的用3~4颗MOS管并联。

2.保护板保护电流=过流检测电压/MOS管内阻(由于是两颗MOS管串联,计算时MOS管内阻要乘2)

3.锂离子电池选保护板要根据电池的容量来定,一般2000mAh以下的电池没有特殊要求的,选一般的保护板就可以了,保护电流2~5A,一般电池的放电电流是1C,2000mAh以上的电池保护电流最好在3A以上。关于动力锂电池,很多都没有加保护板,但是串接有pTC,温度过高时,自动切断电源。
锂离子电池保护板电流选择_锂离子电池保护板使用方法
锂离子电池保护板使用方法

锂离子电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01配MOS管8205A进行讲解:

1.锂离子电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01的电压,故均处于导通状态,即两个电子开关均处于开状态。此时电芯的负极与保护板的p-端相当于直接连通,保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的p-之间处于断开状态。即电芯的放电回路被切断,电芯将停止放电。保护板处于过放电状态并一直保持。等到保护板的p与p-间接上充电电压后,DW01经B-检测到充电电压后便立即停止过放电状态,重新在第1脚输出高电压,使8205A内的过放电控制管导通,即电芯的B-与保护板的p-又重新接上,电芯经充电器直接充电。

3.锂离子电池保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的新增,电芯的电压将越来越高,当电芯电压升高到4.4V时,DW01将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V,8205A内的开关管因第4脚无电压而关闭。此时电芯的B-与保护板的p-之间处于断开状态。即电芯的充电回路被切断,电芯将停止充电。

保护板处于过充电状态并一直保持。等到保护板的p与p-间接上放电负载后,因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B-与保护板p-又重新接上,电芯又能进行正常的充放电。

4.短路保护控制过程:短路保护是过电流保护的一种极限形式,其控制过程及原理与过电流保护相同,短路只是在相当于在pp-间加上一个阻值小的电阻(约为0Ω)使保护板的负载电流瞬时达到10A以上,保护板立即进行过电流保护。

锂离子电池保护板,其作用就是防止锂离子电池充电过充或过放而起到相应的保护作用的。有保护板就能很好的保护电池本身,没有的话,一是锂离子电池本身容易受损,二是有安全危险,这可不是开玩笑的哦。当然,不采用保护板的,因为内阻小了,使用时间可能会长一点点,价格也便宜点,但个人觉得,还是安全第一。

锂离子电池保护板选购要点

为了保护锂离子电池组寿命,建议任何时候电池充电电压都不要超过3.6v,就是锂离子电池保护板保护电压不高于3.6v,均衡电压建议3.4v-3.5v,电池放电保护电压一般2.5v以上就可以。

充电器建议最高电压为3.5串数,自放电越大,均衡要时间越长,自放电过大的电芯已经很难均衡,要剔除。所以挑选锂离子电池保护板的时候,尽量挑选3.6v过压保护的,3.5v左右启动均衡的。

总之锂离子电池保护板的内阻越低越好,越低越不发热。保护板限流大小是靠康铜丝取样电阻决定的,但持续电流能力是mos决定的。
